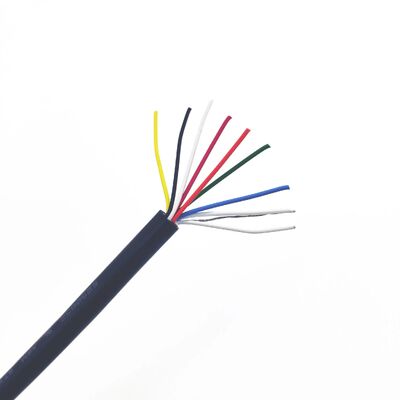

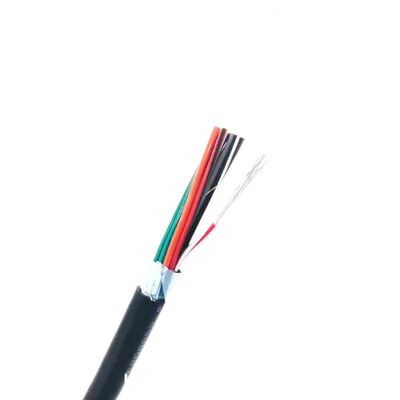

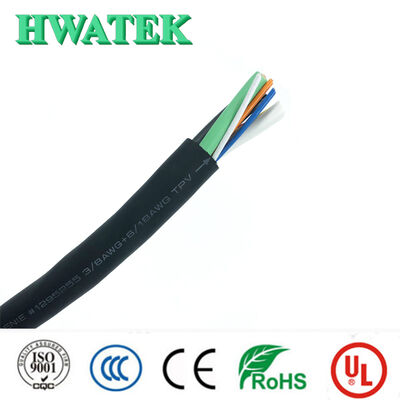

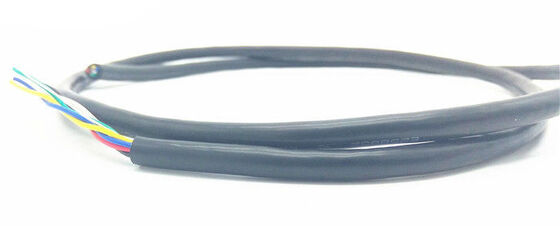

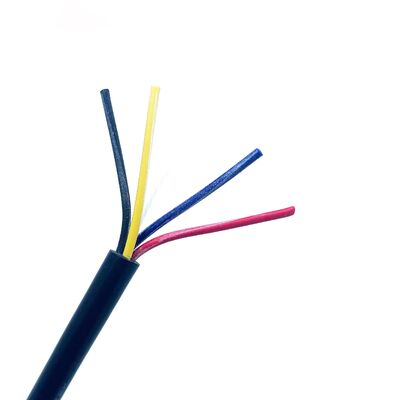

UL2517 300V Yağa dayanıklı çok çekirdekli esnek kablo
Ürün Genel Görünümü
Bu 300V değerli asansör kontrol sinyali kablosu bakır iletkenler, yalıtım, dolgu, bant, isteğe bağlı koruma ve dış kablo yapısı içerir.,Kablo yüksek esneklik, 105°C'ye kadar sıcaklığa dayanıklılık, yağ dayanıklılığı ve alev kalıcılığı sunar.
Temel Özellikler
Yüksek Esneklik
Sınırlı asansör alanlarında kolayca kurulum için tasarlanmıştır
Sıcaklığa dayanıklılık
-40°C'den 105°C'ye kadar çalışma sıcaklıkları için tasarlanmış
Yağ Direnci
60°C veya 80°C yağ maruziyetine uygun
Alev geriletici
VW-1, FT1, FT2 alev test standartlarını karşılar
Uygulama Alanları
Birincil olarak asansör şaktaki sinyal iletim kablolarının sabit montajı için kullanılır:
- Kontrol dolabından kaldırma hattı anahtarına kablolama
- Güvenlik devresi anahtarı kaldırma kablosu
- Üst/alt zorlu anahtarlar ve sınır anahtarları
- Kapı kilidi gövde ve dal kabloları
- Zemin ekranı ana hattı ve dal kabloları
| Uygulama Alanı |
Adlık Voltaj |
Tavsiye edilen özellikler |
Önerilen çekirdek sayısı |
Kontrol dolabı → kaldırma anahtarı kablolama
Güvenlik devresi anahtarı kaldırma kablosu |
300V |
26AWG-14AWG |
7 + 1 |
| Yukarı zorlu düğme, alt zorlu düğme, üst sınır düğmesi, alt sınır düğmesi, merdiven kilit düğmesi, ateş geri dönüş düğmesi |
300V |
26AWG-14AWG |
2 + 1 |
| Kapı kilidi gövde kablosu ve kaldırma yolundaki kapı kilidi dal kablosu |
300V |
26AWG-14AWG |
2 + 1 |
Kontrol dolabı → kaldırma yolu zemin ekran kabloları
Yer ekranı ana hat kablosu, yer ekranı dal kablosu |
300V |
26AWG-14AWG |
Katman sayısı +N+PE |
Kablo yapısı diyagramı
Kablo İnşaatı:
1 - İletici, 2 - yalıtım, 3 - Doldurma, 4 - Kemer, 5 - Kalkan (Fakatli), 6 - Dış kabuk
Baskı:E258652 AWM STYLE 2517 ***AWG 105oC 300V VW-1- c AWM I/II A/B 105oC 300V FT1 -LF- HWATEK
Temel İnşaat
- Şef:Katı veya Çubuklı bakır
- İzolasyon:Özel karışık PVC
- Kalkan veya örgü:İsteğe bağlı
- Ceket:Özel karışık PVC
Standartlara Uygunluk
Uluslararası Standartlar:UL758, UL1581, UL2556
Çevreye Uygunluk:RoHS, REACH Uyumlu
Teknik özellikler
- İsimlendirilmiş Voltaj:300V
- Sıcaklık derecesi:-40°C ile 105°C arasında
- Alev oranı:VW-1, FT1, FT2
- Yağ direnci:60°C veya 80°C Yağ
- Voltaj dayanıklılığı testi:AC 2.0kV/1 dakikada
Ayrıntılı özellikler
Aşağıdaki tabloda çeşitli kablo konfigürasyonları için ayrıntılı boyut ve elektrik özellikleri bulunmaktadır:
| Çekirdek Sayısı × Özellikler |
İletici yapısı |
İletici dış çapı (mm) |
Ortalama yalıtım kalınlığı (mm) |
İzolasyon Dış çapı (mm) |
Ortalama kabuk kalınlığı (mm) |
Bitmiş dış çapı (mm) |
Kablo Ağırlığı (kg/km) |
Maks. İletici DC Direnişi (20°C) Ω/km |
| 2C×26AWG |
7/0.16 |
0.48 |
0.30 |
1.2±0.05 |
0.76 |
4.3±0.20 |
19.2 |
150 |
| 2C×24AWG |
7/0.20 |
0.60 |
0.30 |
1.3±0.05 |
0.76 |
4.5±0.20 |
21.9 |
94.2 |
| 2C×22AWG |
7/0.254 |
0.76 |
0.30 |
1.5±0.05 |
0.76 |
4.9±0.20 |
27.0 |
59.4 |
| 2C×20AWG |
7/0.32 |
0.96 |
0.30 |
1.7±0.10 |
0.76 |
5.3±0.20 |
33.7 |
36.7 |
| 2C×18AWG |
16/0.254 |
1.15 |
0.30 |
1.9±0.10 |
0.76 |
5.7±0.20 |
41.2 |
23.0 |
| 2C×16AWG |
26/0.254 |
1.49 |
0.30 |
2.2±0.10 |
0.76 |
6.4±0.30 |
55.2 |
14.6 |
| 2C×14AWG |
41/0.254 |
1.87 |
0.30 |
2.6±0.10 |
0.76 |
7.2±0.30 |
75.7 |
8.96 |
Not:Ayrıntılı boyutlar ve teknik parametreler ürün özelliklerimize tabidir.ve aynı zamanda müşteri gereksinimlerine veya gerçek kullanıma göre özelleştirilebilir.
