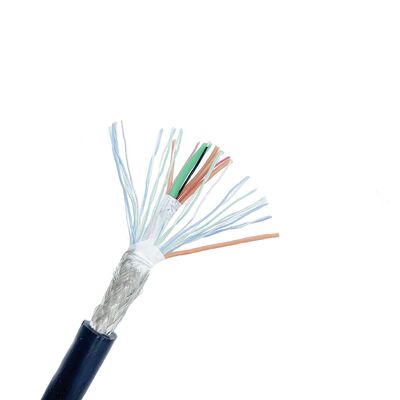

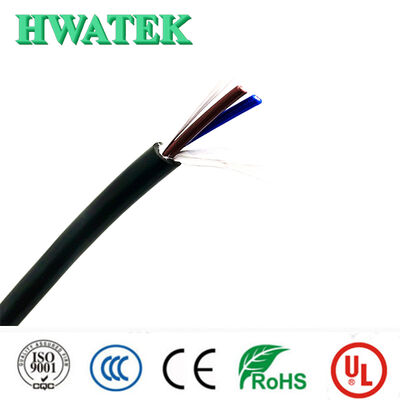

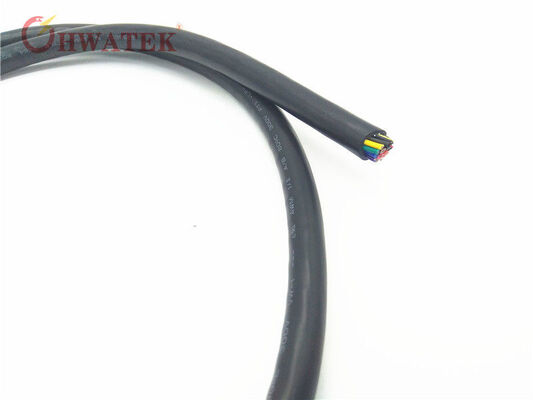

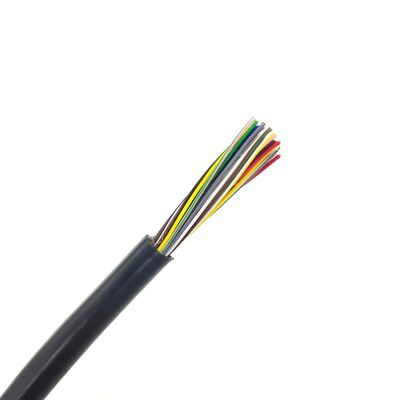

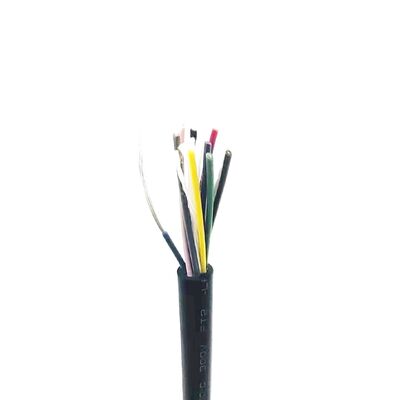

PVC kablosu FT2 Flame 26AWG Çok çekirdekli esnek kablo
Ürün Genel Görünümü
Asansör çubuğu kabloları için bu 300V değerli kontrol sinyali kablosu bakır iletkenler, yalıtım, dolgu, bant, isteğe bağlı koruma ve dış kaplama ile tasarlanmıştır.Sıcaklığa dirençTüm malzemeler RoHS & Reach çevresel standartlarına uygun.
Temel Özellikler
Kolay montaj için yüksek esneklik
Sıcaklığa dayanıklı: -40°C - 105°C
Yağa dayanıklı: 60°C veya 80°C
Alev geriletici: VW-1, FT1, FT2 notlu
RoHS & Reach uyumlu
300V nominal voltaj
Uygulama Alanları
Başlıca olarak asansör çubuğunda sinyal iletim kablolarının sabit montajı için kullanılır.
| Uygulama Alanı |
Adlık Voltaj |
Tavsiye edilen özellikler |
Önerilen çekirdek sayısı |
Kontrol dolabı → kaldırma anahtarı kablolama
Güvenlik devresi anahtarı kaldırma kablosu |
300V |
26AWG-14AWG |
7 + 1 |
| Yukarı zorlu düğme, alt zorlu düğme, üst sınır düğmesi, alt sınır düğmesi, merdiven kilit düğmesi, ateş geri dönüş düğmesi |
300V |
26AWG-14AWG |
2 + 1 |
| Kapı kilidi gövde kablosu ve kaldırma yolundaki kapı kilidi dal kablosu |
300V |
26AWG-14AWG |
2 + 1 |
Kontrol dolabı → kaldırma yolu zemin ekran kabloları
Yer ekranı ana hat kablosu, yer ekranı dal kablosu |
300V |
26AWG-14AWG |
Katman sayısı +N+PE
Not: Katman sayısı 7 ve üstündedir. |
Kablo yapısı diyagramı
1 - Şef
2 - yalıtım
3 - Doldurma
4 - Kemer
5 - Kalkan (ihtiyaç duyulmaz)
6 - Dış kabuk
Baskı:E258652 AWM STYLE 2517 ***AWG 105oC 300V VW-1- c AWM I/II A/B 105oC 300V FT1 -LF- HWATEK
Temel İnşaat
- Şef:Katı ya da Dolu
- İzolasyon:Özel karışık PVC
- Kalkan veya örgü:İsteğe bağlı
- Ceket:Özel karışık PVC
Uygunluk Standartları
UL758
UL1581
UL2556
RoHS
REACH
Teknik özellikler
- İsimlendirilmiş voltaj:300V
- İsimlendirilmiş sıcaklık:-40 oC'den 105 oC'ye kadar.
- Alev kapasitesi:VW-1, FT1, FT2
- Yağ direnci:60oC veya 80oC Yağ
- Voltaj dayanıklılığı testi:AC 2.0kV/1 dakikada
Ayrıntılı özellikler
| Çekirdek sayısı*Özellikleri |
İletici yapısı |
Yönetici dış çapı (mm) |
Ortalama yalıtım kalınlığı (mm) |
İzolasyon dış çapı (mm) |
Kalınlığın ortalama kalınlığı (mm) |
Bitmiş dış çap (mm) |
Kablo net ağırlığı (kg/km) |
En yüksek iletken DC direnci (20oC) Ω/km |
| 2C*26AWG | 7/0.16 | 0.48 | 0.30 | 1.2±0.05 | 0.76 | 4.3±0.20 | 19.2 | 150 |
| 2C*24AWG | 7/0.20 | 0.60 | 0.30 | 1.3±0.05 | 0.76 | 4.5±0.20 | 21.9 | 94.2 |
| 2C*22AWG | 7/0.254 | 0.76 | 0.30 | 1.5±0.05 | 0.76 | 4.9±0.20 | 27.0 | 59.4 |
| 2C*20AWG | 7/0.32 | 0.96 | 0.30 | 1.7±0.10 | 0.76 | 5.3±0.20 | 33.7 | 36.7 |
| 2C*18AWG | 16/0.254 | 1.15 | 0.30 | 1.9±0.10 | 0.76 | 5.7±0.20 | 41.2 | 23.0 |
| 2C*16AWG | 26/0.254 | 1.49 | 0.30 | 2.2±0.10 | 0.76 | 6.4±0.30 | 55.2 | 14.6 |
| 2C*14AWG | 41/0.254 | 1.87 | 0.30 | 2.6±0.10 | 0.76 | 7.2±0.30 | 75.7 | 8.96 |
Not 1: Ayrıntılı boyutlar ve teknik parametreler ürün özelliklerimize tabidir. Yukarıdaki ürünler kalkanlı olmayan standart modellerdir.ve aynı zamanda müşteri gereksinimlerine veya gerçek kullanıma göre özelleştirilebilir.
